熱導管

　　熱導管，或稱熱管，是一種具有快速均溫特性的特殊材料，其中空的金屬管體，使其具有質輕的特點，而其快速均溫的特性，則使其具有優異的熱傳導性能；熱管的運用范圍相當廣泛，最早期運用于航天領域，現早已普及運用于各式熱交換器、冷卻器、天然地?zé)嵋玫?，?dān)任起快速熱傳導的角色，更是現今電子產品散熱裝置中最普遍高效的導熱元件。

工作原理

　　熱導管基本上是一內含作動流體之封閉腔體，借由腔體內作動流體持續循環的液汽二相變化，及汽&液流體于吸熱端及放熱端間汽往液返的對流，使腔體表面呈現快速均溫的特性而達到傳熱的目的；

　　其作動機制為，液相作動流體于吸熱端蒸發成汽相，此一瞬間在腔體內產生局部高壓，驅使汽相作動流體高速流向放熱端，汽相作動流體于放熱端凝結成液相后，借由重力/毛細力/離心力…回流至吸熱端，循環作動。由此可知，熱導管作動時，氣流系由氣壓壓力差驅動，液流則須依使用時之作動狀態，采用或設計適合的回流驅動力。

　　熱導管理想作動時，作動流體處于液&汽兩相共存的狀態，兩相無溫差，亦即整個腔體內均處于均溫狀態，此時雖然有熱能進出此一腔體系統，但吸熱端與放熱端卻是等溫，形成等溫?zé)醾鞯臒岢瑢?dǎo)現象。

管體結構

　　熱導管須借由管體結構形成封閉腔體，管體既須具有承受內外壓差的結構功能，亦是熱傳入與傳出腔體的介質材料，因此除演示用熱導管，會以玻璃材質以展示其內部作動現象外，其它實用熱導管之管體材料均為金屬。另有重力熱管，它僅由管殼和工作介質兩部分組成。由于重力熱管結構簡單，因而是余熱回收中應用的主要型式

　　運用于電子散熱業界的小型熱導管，其管體材質大多為銅，亦有因重量考量而采用鋁管或鈦管。

不凝結氣體

　　熱導管中若存在作動流體以外的雜質氣體（如空氣），因這些雜質氣體并不參與蒸發-冷凝循環，而被稱做不凝結氣體，不凝結氣體除了會造成啟動溫度升高外，在熱導管作動時，會被汽相作動流體壓縮至冷凝端，而占據一定的腔體空間，造成應該均溫的管體，在有效作動段與不凝結氣體段有一顯著溫差，而嚴重影響其導熱效能；這些不凝結氣體可能來自于：

• 　　熱導管制程中抽真空不完全

• 　　管體隙縫空氣泄入

• 　　腔體不潔，與作動流體或管壁反應產生

分類

　　熱導管有不同分類方式，通常有：

• 　　依液相回流方式：熱虹吸式、毛細式…

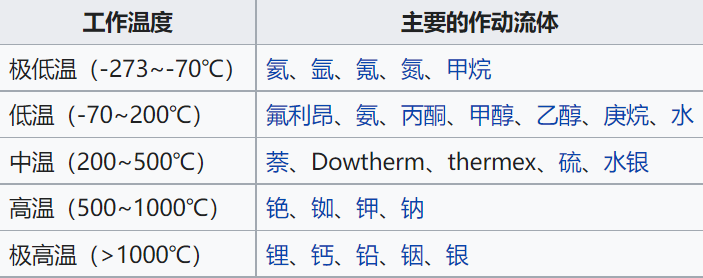

• 　　依工作溫度：

優點

• 　　熱導管換熱器與常規的換熱器相比，熱管換熱器具有以下優點：

• 　　傳熱效率高，用于熱回收時的回收率高

• 　　傳熱量大，在較小溫差下傳送較多的熱量

• 　　體積小、重量輕、結構緊湊

• 　　冷、熱流體相互隔絕，相互間無泄漏

• 　　能防止和減輕低溫腐蝕

• 　　適用溫度范圍廣

• 　　熱流密度可調

• 　　熱源不受限制

• 　　工質循環無功率消耗

• 　　可提高壁溫，減輕低溫腐蝕
